Сварка оптических волокон. Часть 4: измерения на оптике, снятие и анализ рефлектограммы.

Cable map

2017.06.16 - добавлено; 2017.06.16 - проверена работа ссылок
В 2021 году получила обновление интерактивная кара cable map global

submarine-cable-map-2016.telegeography.com и submarine-cable-map-2017.telegeography.com. Intra-Africa Optical Fibre Network в .pdf. Сайт с интерактивной картой, разделом Undersea Cable Ownership - 0xc0000143

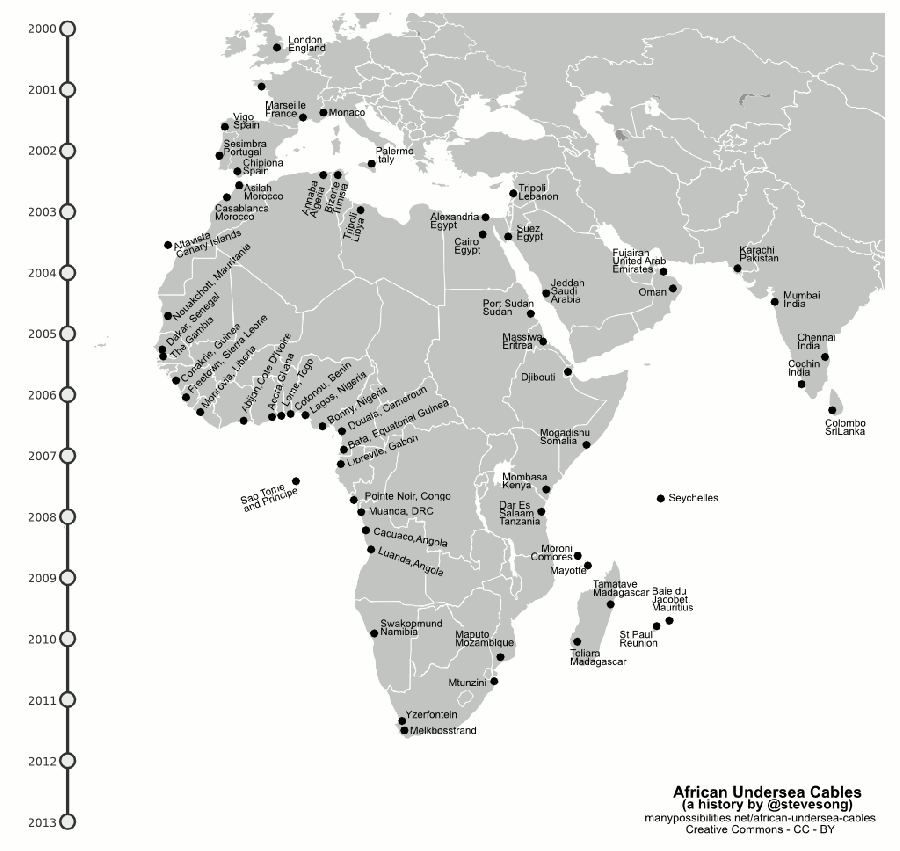

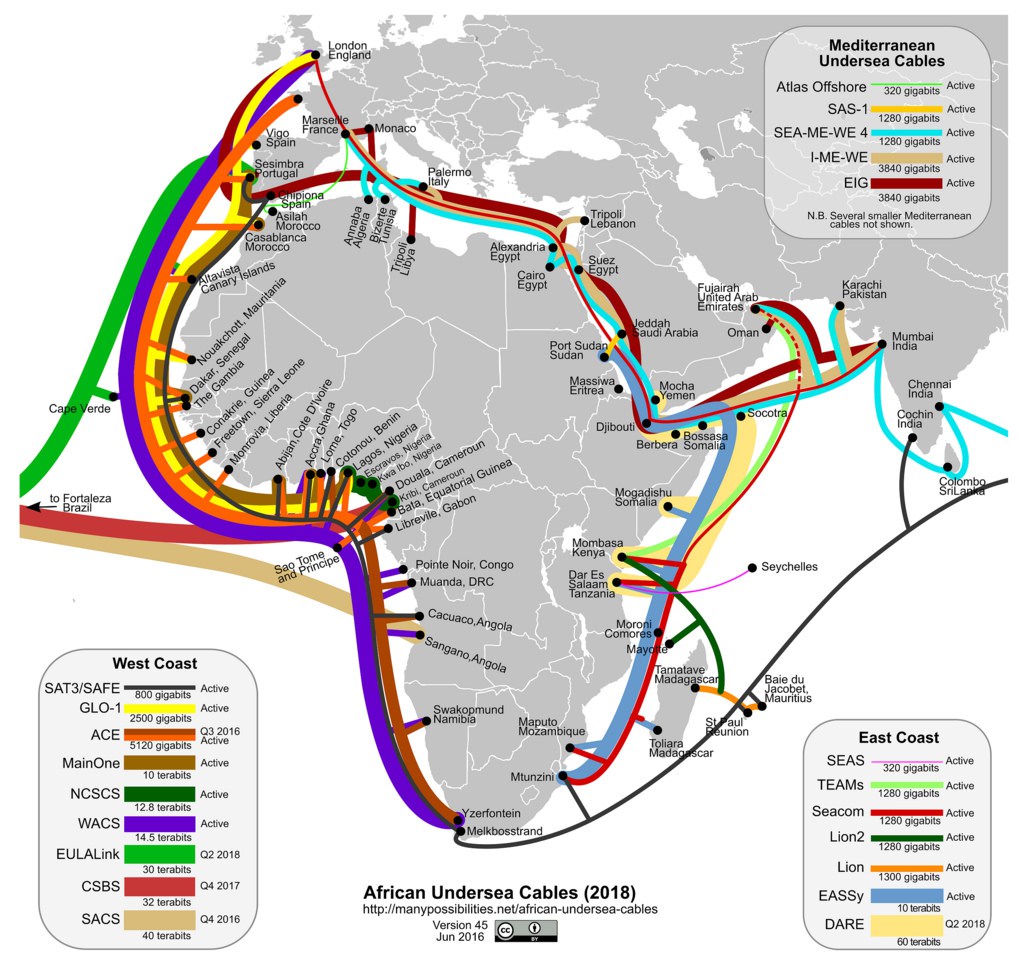

История укладки кабелей на анимированной .gif 0xc0000144

Наиболее популярные средства связи

2017.09.07 - добавлено; 2017.09.07 - проверена работа ссылок

Большое количество приложений можно найти на wikipedia в статье - система мгновенного обмена сообщениями или в английском варианте. Также есть сравнения по количеству пользователей, с указанием производителя.

Ring is a free and universal communication platform which preserves the users' privacy and freedoms. It is published under the GNU General Public License 3. Ring is developed by Savoir-faire Linux with the help of a global community of users and contributors. Savoir-faire Linux is a Canadian company specialized in Linux and free software.

Telegramm - бесплатный кроссплатформенный мессенджер для смартфонов и других устройств, позволяющий обмениваться текстовыми сообщениями и медиафайлами различных форматов. Используются проприетарная серверная часть c закрытым кодом, работающая на мощностях нескольких компаний США и Германии, и несколько клиентов с открытым исходным кодом, в том числе под лицензией GNU GPL. В default папке C:\Users\o\AppData\Roaming\Telegram Desktop лежат фалы лога log.txt и log_start0.txt.

WhatsApp — популярная бесплатная система мгновенного обмена текстовыми сообщениями для мобильных и иных платформ с поддержкой голосовой и видеосвязи. Позволяет пересылать текстовые сообщения, изображения, видео и аудио через Интернет.

Viber — приложение, которое позволяет совершать бесплатные звонки через сеть Wi-Fi или мобильные сети (оплата только интернет-трафика) между пользователями с установленным Viber, а также передавать текстовые сообщения, изображения, видео- и аудиосообщения, документы и файлы.

Tox — протокол для текстовой, голосовой и видеосвязи в интернете. Эталонная реализация протокола представляет собой свободное программное обеспечение с открытым исходным кодом, обеспечивающее полный набор привычных функций: голосовая и видеосвязь, режим конференции с несколькими участниками, указание и смена сетевого статуса, поддержка эмотиконов, демонстрация экрана, возможность отправлять мгновенные сообщения и передавать файлы. Отсутствует реклама.

Самостоятельная настройка базовых станций

2017.06.27 - добавлено; 2017.06.27 - проверена работа ссылок

Запускаем GSM-сеть у себя дома - как запустить собственную 2G GSM сеть в пределах комнаты (с поддержкой СМС и голосовых вызовов, без GPRS) при помощи Osmocom и скромных вложениях в оборудование.













×
ViPNet, WatchGuard, PT Application Firefall в Security.

Реестр

Минпромторг опубликовал Единый реестр российской радиоэлектронной продукции (в соответствии с постановлением Правительства Российской Федерации от 10 июля 2019 г. № 878) от 19.02.2021

Juniper

2018.02.17 - добавлено; 2018.02.17 - проверена работа ссылок

Настройка переключения маршрутов между двумя провайдерами на JunOS 11.1 или выше - процесс настройки функций для переключения маршрутов между двумя провайдерами в случае, если физический линк присутствует и даже есть наличие локальной сети провайдера, но нет самого интернета. Автоматическое переключение маршрута в Juniper SRX - способом, который будет работать и при падении интерфейса только в сторону. Мониторим каналы связи посредством Juniper RPM и Zabbix - расширение темы использования RPM (Realtime Perfomance Monitoring - аналога механизма SLA в мире Cisco, и как и у Cisco предназначена больше не для переключения каналов, а для измерения характеристик каналов в реальном времени). на передачу результатов измерений в систему мониторинга Zabbix. Зеркалирование трафика на Juniper MX.

Cisco

2018.05.19 - добавлено; 2018.05.19 - проверена работа ссылок

Understanding the different types of Ethernet Switches - полезная статья про отличия Catalyst 2K, 3K and the 300/500 series Cisco switches. Полезные руководства Troubleshooting Input Queue Drops and Output Queue Drops и Cisco IOS IP Configuration Guide, Release 12.2 .

PPPoE

Для debug-а PPPoE можно использовать debug ppp authe, debug ppp autho, debug ppp neg. На подключаемой cisco можно набрать:

show pppoe summary
show pppoe session
show interface dialer 1
ping 8.8.8.8

Ещё для debug-а PPP PAP: Configuring and Troubleshooting PPP Password Authentication Protocol (PAP).

Шпаргалки для настройки времени и часовых поясов

SW(config)#clock timezone MSK +3
SW(config)#clock timezone STZ +4
SW(config)#clock timezone YEKT +5
SW(config)#clock timezone OMST +6
SW(config)#clock timezone KRAT +7

Сперва timezone, а потом clock set!

SW#clock set 13:38:44 07 May 2018

Образец статики маршрутизатора

Правим /24-ую маску 255.255.255.0, IP 10.10.10.1 и шлюз 10.10.10.254.

interface GigabitEthernet0/2
 description ===NEW_INTERNET===
 ip address 10.10.10.1 255.255.255.0
 no ip redirects
 no ip unreachables
 no ip proxy-arp
 ip nat outside
 ip virtual-reassembly in
 duplex auto
 speed auto
ip route 0.0.0.0 0.0.0.0 10.10.10.254

Образец статики коммутатора

Правим /24-ую маску 255.255.255.0, IP 10.10.10.2 и шлюз 10.10.10.1.

ip route 0.0.0.0 0.0.0.0 10.10.10.2
interface GigabitEthernet0/0
no ip address dhcp
ip address 10.10.10.1 255.255.255.0

Настройка интерфейсов на коммутаторах

Настройка интерфейсов на коммутаторах. Задание IP на vlan. Задание интерфейсу нужного vlan, mirior мироринг порта. Правим /29-ую маску 255.255.255.248, IP 10.12.10.1, id у vlan 310 и номера интерфейсов 1/0/19 и т.д.

SW>en
SW#sh running-config
SW#show interfaces status
SW#conf t
SW(config)#interface vlan 310
SW(config-if)#ip address 10.12.10.1 255.255.255.248
SW(config-if)#interface GigabitEthernet 1/0/19
SW(config-if)#switchport access vlan 310
SW(config-if)#interface gigabitethernet1/1/47
SW(config-if)#port monitor GigabitEthernet 1/1/48
SW(config-if)#switchport mode access
SW(config-if)#exit
SW(config)#default interface GigabitEthernet1/0/33
Interface GigabitEthernet1/0/16 set to default configuration
SW(config)#exit
SW#wr mem

Добавление маршрута на коммутатор

Правим /16-ую маску 255.255.0.0, IP 10.11.0.0 и шлюз 10.10.10.10.

SW1(config)#ip route 10.11.0.0 255.255.0.0 10.10.10.10

Другие полезные команды

sh ip dhcp allocated, sh ip dhcp bind и sh services tcp-udp:

#sh services tcp-udp
Type  Local IP address       Remote IP address      Service name  State
----  ---------------------  ---------------------  ------------  -----------

TCP   All:22                 All:0                  SSH           listen
TCP   All:80                 All:0                  HTTP          listen
TCP   All:443                All:0                  HTTPS         listen
TCP   10.10.255.1:22         10.10.255.2:58362      SSH           established
TCP6  All-22                 All-0                  SSH           listen
TCP6  All-80                 All-0                  HTTP          listen
TCP6  All-443                All-0                  HTTPS         listen
UDP   All:67                                        DHCP
UDP   All:123
UDP6  All-546

Заливка конфигов

Если есть конфиги XXX.cfg, начинающиеся с config-file-header:

en

В комманде ip route 10.0.0.0 255.255.255.0 10.255.255.254 указываем нужные нам IP, netmask и gw:

conf t
no service config
ip route 10.0.0.0 255.255.255.0 10.255.255.254
exit
copy tftp: running-config

conf t
crypto key generate rsa

service password-encryption

В комманде username cisco privilege 15 password PASSWORD заменяем PASSWORD на наш пароль к учётке cisco:

username cisco privilege 15 password PASSWORD
aaa new-model
ip ssh version 2
ip ssh authentication-retries 5
ip ssh logging events
line vty 0 4
transport input ssh
logging synchronous
exec-timeout 60 0
exit
exit
wr mem

Для tftp демона настройки должны быть: Speed 9600, Data bits 8, Parity None, Stop Bits 1, FlowControl None, т.е. 8/N/1 (8N1). Можно указать папку с конфигами: BaseDirectory=../Config/R.

Строение файловой системы

На маршрутизаторах линейки 29XX dir выглядит так:

Directory of flash:/

    2  drwx         512   Mar 1 1993 00:54:44 +00:00  c3560e-universalk9-mz.122-58.SE2
  446  -rwx         111   Mar 1 1993 01:09:07 +00:00  info
  447  -rwx        1919   Mar 1 1993 00:04:24 +00:00  private-config.text
  450  -rwx        3096   Mar 1 1993 00:02:03 +00:00  multiple-fs
  448  -rwx        3400   Mar 1 1993 00:04:24 +00:00  config.text

57409536 bytes total (35916288 bytes free)

Directory of nvram:/

  505  -rw-        3400                      startup-config
  506  ----        1919                      private-config
    1  ----          35                      persistent-data
    2  -rw-         578                      IOS-Self-Sig#1.cer
    3  -rw-           0                      ifIndex-table

524288 bytes total (515845 bytes free)

Directory of system:/

    2  -r--           0                      default-running-config
    4  dr-x           0                      memory
    1  -rw-        4737                      running-config
    3  dr-x           0                      vfiles

No space information available

Directory of system:/memory/

   11  -r--     8969084                      bss
    6  -r--   134217696                      coredump
    9  -r--    14791652                      data
    8  -r--     4194304                      dltext
   12  -r--    34959516                      heap
   13  -r--     8388608                      iomem
    5  -r--   134217728                      main
   10  -r--      524288                      reclaimed_heap
    7  -r--    43136640                      text

No space information available

Directory of system:/vfiles/

   16  -r--           0                      tmasinfo
   14  -r--           0                      tmstats_ascii
   15  -r--           0                      tmstats_binary

No space information available

Directory of tmpsys:/

    6  drw-           0                      eem_lib_system
    5  drw-           0                      eem_lib_user
   24  -rw-           0                      eem_pnt_0
   26  -rw-           0                      eem_pnt_1
   44  -rw-           0                      eem_pnt_10
   46  -rw-           0                      eem_pnt_11
   48  -rw-           0                      eem_pnt_12
   50  -rw-           0                      eem_pnt_13
   52  -rw-           0                      eem_pnt_14
   54  -rw-           0                      eem_pnt_15
   28  -rw-           0                      eem_pnt_2
   30  -rw-           0                      eem_pnt_3
   32  -rw-           0                      eem_pnt_4
   34  -rw-           0                      eem_pnt_5
   36  -rw-           0                      eem_pnt_6
   38  -rw-           0                      eem_pnt_7
   40  -rw-           0                      eem_pnt_8
   42  -rw-           0                      eem_pnt_9
    4  drw-           0                      eem_policy
    8  drw-           0                      eem_pub
   23  -rw-           0                      eem_rpc_0
   25  -rw-           0                      eem_rpc_1
   43  -rw-           0                      eem_rpc_10
   45  -rw-           0                      eem_rpc_11
   47  -rw-           0                      eem_rpc_12
   49  -rw-           0                      eem_rpc_13
   51  -rw-           0                      eem_rpc_14
   53  -rw-           0                      eem_rpc_15
   27  -rw-           0                      eem_rpc_2
   29  -rw-           0                      eem_rpc_3
   31  -rw-           0                      eem_rpc_4
   33  -rw-           0                      eem_rpc_5
   35  -rw-           0                      eem_rpc_6
   37  -rw-           0                      eem_rpc_7
   39  -rw-           0                      eem_rpc_8
   41  -rw-           0                      eem_rpc_9
    7  drw-           0                      eem_temp
    1  dr-x           0                      lib
    9  drw-           0                      macro_scripts

No space information available

Directory of tmpsys:/lib/tcl/

   55  -r--       19354                      auto.tcl
   65  -r--        2695                      base.tcl
   67  -r--        9371                      base64.tcl
   68  -r--       16923                      cli_lib.tcl
   69  -r--        2589                      context_lib.tcl
    3  drw-           0                      eem_scripts
   72  -r--         185                      email_template_cfg.tm
   73  -r--         147                      email_template_chs.tm
   74  -r--         154                      email_template_cmd.tm
   75  -r--         156                      email_template_dmp.tm
   76  -r--         144                      email_template_sl.tm
   77  -r--         325                      email_template_sm.tm
   78  -r--         135                      email_template_wd.tm
   56  -r--        9183                      history.tcl
   57  -r--       23558                      http.tcl
   61  -r--       17985                      init.tcl
   63  -r--        6980                      ldAout.tcl
   66  -r--       33266                      optparse.tcl
   58  -r--       19463                      package.tcl
   62  -r--        1062                      parray.tcl
   71  -r--        4823                      parse_lib.tcl
   59  -r--       34061                      safe.tcl
   70  -r--       12403                      smtp_lib.tcl
   64  -r--       14838                      tclIndex
   60  -r--        4547                      word.tcl

No space information available

Directory of tmpsys:/lib/tcl/eem_scripts/

   18  -r--        7458                      ap_perf_test_base_cpu.tcl
   22  -r--       19119                      cl_show_eem_tech.tcl
   17  -r--        3327                      no_perf_test_init.tcl
   19  -r--        4245                      sl_intf_down.tcl
   16  -r--        6112                      tm_cli_cmd.tcl
   20  -r--        8271                      tm_crash_reporter.tcl
   21  -r--        5464                      tm_fsys_usage.tcl

No space information available

Directory of tmpsys:/macro_scripts/

   11  -r--       11170                      Mandatory.cdp.sh
   10  -r--        2871                      Mandatory.identity.sh
   12  -r--        2318                      Mandatory.link.sh
   13  -r--        2314                      Mandatory.link2.sh
   14  -r--        7739                      Mandatory.lldp.sh
   15  -r--        4227                      Mandatory.mat.sh

No space information available

На коммутаторах линейки SG dir выглядит так:

Directory of flash:

     File Name      Permission Flash Size Data Size        Modified
------------------- ---------- ---------- --------- -----------------------
backuplo                rw       655200      26      28-Nov-2013 10:33:55
debug                   rw       65520      65520    21-Dec-2015 16:47:21
dhcpdb.sys              r-       65520       --      21-Dec-2015 16:48:05
dhcpsn.prv              --       65520       --      28-Nov-2013 10:33:37
directry.prv            --       65520       --      28-Nov-2013 10:33:37
image-1                 rw      10559674  10559674   21-Dec-2015 16:55:34
image-2                 rw      10559674  10559674   28-Nov-2013 10:39:17
mirror-config           rw      1048320     15385    31-Mar-2018 08:33:20
startup-config          rw      1048320     24478    30-Mar-2018 08:33:29
syslog1.sys             r-       131040      --      21-Dec-2015 16:48:54

Total size of flash: 32899072 bytes
Free size of flash: 8634764 bytes

Check-point

2018.02.17 - добавлено; 2018.02.17 - проверена работа ссылок

Инструкции и полезная документация CPUG: The Check Point User Group.

Check Point for Beginners Lectures Series для зарегистрированных пользователей checkpoint.com от Evgeniy Olkov, Валерий Лукин, Dameon Welch-Abernathy.

Eltex

2021.02.21 - добавлено; 2021.02.21 - проверена работа ссылок

Часть настроек не применяется при перезагрузке (например стоимость маршутов). Часть настроек по умолчанию не адекватно и не описаны в доках — например ttl на тунеле. На коммутаторах периодичнскии STP сходит с ума. И так далее. Дохрена детских болезней. - комментарий в 2021 году.

В 2019 столкнулись с глюками vlan и маршрутизации на Eltex ESR-200. Не особо критично.

Руководства, статьи и стандарты

2017.06.16 - добавлено; 2017.01.27 - проверена работа ссылок

Linux Advanced Routing & Traffic Control HOWTO. Разработка Cisco - Deciphering Malware’s use of TLS (without Decryption).

Ссылка на методичку cisco от Alexey gurkin33@habrahabr. Более глючный сайт с разбором OSI. VLAN в Cisco на xgu.ru

У Cisco есть коллекция систем для оборудования: IOS, CatOS, AsyncOS, Firepower OS, NX OS. При это IOS бывает разный – IOS, IOS XE, IOS XR. Например, IOS XR имеет мало общего с обычным IOS. В основе IOS XR лежит QNX, в основе IOS XE - Linux, а IOS базируется на BSDi.

Создание и тестирование Firewall в Linux, Часть 1.1 Виртуальная лаборатория, Часть 1.2. Простой перехват трафика с Netfilter, Часть 1.3. Написание char device. Добавление виртуальной файловой системы…, Сети для самых матёрых. Часть двенадцатая. MPLS L2VPN, Основы компьютерных сетей. Тема №6. Понятие VLAN, Trunk и протоколы VTP и DTP - на habr, и еще Протокол QUIC: переход Web от TCP к UDP. Основан на UDP. Для ускорения загрузки страниц.

Для SMS и связи стандарт на wikipedia.org. Про Netstat - статья Микаел Григорян temujin@habr на habr от 2016.10.16. От него же Тяжелое расставание с Net-Tools - статья Микаел Григорян temujin@habr на habr от 2017.01.26.

Про алгоритмы оптимальной передачи данных между двумя узлами (TCP Congestion Control, TCP Congestion Avoidance Algorithm) - статья ValdikSS@habr на habr от 2013.02.06. Графики скорости передачи данных от количества потерянных пакетов. Упомянуты BIC TCP, CUBIC TCP, Highspeed TCP, H-TCP, TCP Hybla, TCP-Illinois, TCP Low Priority, TCP Vegas, TCP NewReno, TCP Veno, TCP Westwood+, YeAH-TCP.

Сменить Congestion Algorithm достаточно просто, всего одна строка: sysctl -w net.ipv4.tcp_congestion_control=westwood - где вместо westwood можно вставить названия из /lib/modules/.../kernel/net/ipv4/tcp_....ko без префикса tcp_.

How DNS Works на сайте Microsoft, дельная статья про NetBIOS и DNS.

Preload Http pages using Link (Server PUSH technology)

NetSkills. Видеоуроки. Cisco, zabbix, linux.

DNS-дайджест от 1cloud.ru.

Ремонт

Cisco объявили, что неназванный производитель памяти (с 2005 по 2010) поставлял им брак. Оборудование с этой памятью может годами копить аптайм, не вызывая никаких нареканий к своей работе, но стоит перезагрузить его (по питанию или даже простым reload) — память перестает корректно работать, само устройство либо не загружается, либо загружается и периодически падает. Связано это с деградацией чипов памяти. По заявлению вендора, основные проблемы начинаются после двух лет эксплуатации. Замена стандартная, по RMA, железки целиком или планки памяти, как только сломается.

Конкретные партнамберы и детальное описание симптомов можно прочитать в Field Notices или сразу по ссылкам.

Весной 2017 обнаружилась проблема с компонентом тактового генератора (Clock Signal Component), который может преждевременно выйти из строя после 18 месяцев эксплуатации и устройство перестанет загружаться. Проблема затронула:
Networking (Оптические сети)FN-64230NCS1K-CNTLR
RoutingFN-64231NCS 5500 Line Cards
FN-64252IR809/IR829 Industrial Integrated Services Routers
FN-64253ISR4331, ISR4321, ISR4351 and UCS-E120
SecurityFN-64228ASA 5506, ASA 5506W, ASA 5506H, ASA 5508, and ASA 5516
FN-64250Cisco ISA 3000 Industrial Security Appliance
Meraki NotificationMX 84
SwitchesFN-64251Nexus 9000 Series N9K-C9504-FM-E/N9K-C9508-FM-E/N9K-X9732C-EX
Meraki NotificationMS350 Series

Submerged

2016.11.07 - добавлено; 2016.11.07 - проверена работа ссылок
global

eDOney server list for shareaza

Freenet use: C:\Users\u\AppData\Local\Freenet http://localhost:8888/?incognito=true

mesh nets

2016.02.06 - добавлено; 2016.02.06 - проверена работа ссылок

mesh сеть в России

hide traffic

2017.09.07 - добавлено; 2017.09.07 - проверена работа ссылок

Ускорить работу туннеля можно, используя kcptun.

Инструменты для туннелирования трафика: reGeorg, dnscat2, icmptunnel, GoVPN там сигнатур нет совсем, и даже есть режим постоянного битрейта, независимо от того передаются пользовательские данные или нет. В OpenVPN есть опция --tls-crypt, которая скрывает данные в control channel, и, соответственно, хендшейк, но есть проблема с производительсностью, аналогичная SoftEther VPN, а вот Udp2raw turns udp packets into tcp packets by using raw socket,so it doesnt have similiar problem.

solutions

2016.02.06 - добавлено; 2016.02.06 - проверена работа ссылок

Сегодня активно развиваются следующие решения: Freenet, GNUnet, JAP, RetroShare, Perfect Dark. Также интерес могут представлять анонимные сети, построенные на основе Wi-Fi, позволяющие достичь независимости от интернет-провайдеров: проект Byzantium, проект Netsukuku, проект B.A.T.M.A.N. test at wikipedia

Хостим сайт в межпланетной файловой системе IPFS под Windows и Межпланетная файловая система IPFS про IPFS на habr

Компании

2017.06.15 - добавлено; 2017.06.15 - проверена работа ссылок
  • Damballa
  • SensorBase
  • SenderBase
  • FireEye
  • Netwitness

Инструменты

2017.06.15 - добавлено; 2017.06.15 - проверена работа ссылок

Проги

2018.12.23 - добавлено; 2017.06.15 - проверена работа ссылок

Первоначально в Cisco для мониторинга использовались бесплатные решения nfdump и OSU FlowTools (OSU — это аббревиатура от Ohio State University), позволяющие работать с Netflow — фильтровать, делать выборку и производить другие операции над сетевыми потоками. У этих утилит были недостатки:

  • не позволяли, нормально агрегировать потоки, что приводило к их дублированию (представьте, что один и тот же поток проходит через 6 сетевых устройств — утилиты их также увидят и запишут 6 раз);
  • nfdump и Flow Tools не позволяли отслеживать потери потоков;
  • были сложности, связанные с поддержкой, добавлением новых фич, расширением числа поддерживаемых версий Netflow и т.п.;
  • работа с nfdump и Flow Tools требовала усилий по автоматизации типовых и рутинных задач, связанных с расследованием инцидентов и реагированием на них;
  • отсутствие нормальной аналитики.Обладая гибкими средствами фильтрации и выборки, без человека nfdump и Flow Tools не способны принять решение о наличии или отсутствии проблемы в сетевых потоках.

Поэтому Cisco приобрела Stealthwatch у компании Lancope, которую позже купила и сделала частью Cisco. Stealthwatch построен по классической для любого анализатора архитектуре “сенсор — коллектор — анализатор”. В Stealthwatch автоматически появится функция Encrypted Traffic Analytics, позволяющая детектировать вредоносный код в зашифрованном трафике. Интеграция с AnyConnect, который внедрен у каждого сотрудника Cisco на его ноутбуке, смартфоне или лэптопе, для того, что получать данные об активности пользователей и приложений в формате Netflow и корреляции этой информации с Netflow на сетевом уровне.

SNMP monitoring tools

  • Zabbix
  • Nagios

Протоколы

2018.12.23 - добавлено; 2017.07.03 - проверена работа ссылок

Netflow бывает несемплированный и семплированный. Многие сетевые устройства поддерживают Netflow, но только семплированный, который не подходит для целей безопасности. Существует несколько версий протокола Netflow, самыми распространенными из которых сегодня являются 5-я и 9-я. На основе последней была разработана открытая спецификация IPFIX. 5-я версия протокола позволяет собирать следующую информацию о сетевом трафике:

  • Адрес источника;
  • Адрес назначения;
  • Порт источника для UDP и TCP;
  • Порт назначения для UDP и TCP;
  • Тип и код сообщения для ICMP;
  • Номер протокола IP;
  • Сетевой интерфейс (параметр ifindex SNMP);
  • Значение Type of Service;
  • Временные параметры;
  • Объем переданных байт и пакетов;
  • Значения флагов TCP;
  • Маршрутную информацию;
  • Информацию об автономных системах.

9-я версия поддерживает дополнительные поля, связанные с IPv6, MPLS, BGP. Также существуют и расширенные версии Netflow, тот же IPFIX, Flexible Netflow, которые поддерживают и пользовательские поля.

NetStream для Huawei

Nsflow

Jflow

Rflow

Cflow

sFlow

ipt-netflow

Определяем версию (release, а не version) ядра

uname -r

Например на ubuntu это будет 4.10.0-19-generic. Поэтому в следующей команде заменям linux-headers-amd64 на linux-headers-generic

sudo apt-get install iptables-dev pkg-config kmod dkms linux-headers-amd64 gawk dpkg-dev module-assistant snmpd libsnmp-dev
sudo m-a prepare
git clone git://github.com/aabc/ipt-netflow.git ipt-netflow
cd ipt-netflow
sudo ./configure
sudo make all install
sudo depmod
modprobe ipt_NETFLOW destination=127.0.0.1:2055
sudo iptables -I FORWARD -j NETFLOW
sudo iptables -I INPUT -j NETFLOW
sudo iptables -I OUTPUT -j NETFLOW

смотреть

cat /proc/net/stat/ipt_netflow

Далее

sudo sysctl net.netflow.protocol=10
sudo sysctl net.netflow.destination=192.168.20.99:3000

NetFlow

2017.05.05 - добавлено; 2017.05.05 - проверена работа ссылок
NetFlow FlowMon FlowMon

Шаблон NetFlow для IOS

# conf t
(config)# mls netflow interface
(config)# mls flow ip interface-full
(config)# ip flow-export source
(config)# ip flow-export version <#>
(config)# ip flow-export destination

(config-int)# ip flow ingress

Шаблон Netflow для Nexus

# conf t
(config)# feature netflow
(config)# flow record
(config)# match ip ipv4 source address
(config)# match ip ipv4 destination address
...
(config)# flow exporter
(config)# destination
(config)# transport UDP 2055
(config)# version <#>
(config)# source
(config)# flow monitor
(config)# record
(config)# exporter
(config-int)# ip flow monitor input
(config)#

NBAR есть два типа Protocol Discovery и Modular QoS. Для проверки доступны только первые 255 байт полезной нагрузки.

NBAR зачем:

NBAR в режиме Modular QoS позволяет более эффективно использовать пропускную способность сети при выполнении функций QoS

Для NBAR есть уязвимость в CFT

NBAR Protocol Discovery настройка:


Router(config)# interface fastethernet 0/0
Router(config-if)# ip nbar protocol-discovery

Мониторинг

Router# show ip nbar protocol-discovery [interface interface-spec][stats {byte-count|bit-rate|packet-count}][protocol protocol-name| top-n number}]

NBAR Modular QoS настройка:

Router(config)# class-map [match-any|match all]
Router(config-cmap)# match protocol

class-map match-any peer2peer
match protocol kazaa2
match protocol gnutella
match protocol fastrack

policy-map limit-p2p
class peer2peer
bandwidth percent 10

interface Serial1
service-policy input limit-p2p

router(config)# ip nbar custom name [offset [format value]] [variable field-name field-length] [source|destination] [tcp | udp] [range start end | port-number]

Пример с сайта киски

ip nbar custom my_protocol // имя до 24 символов
8 {ascii|hex|decimal} my_string {tcp|udp} [source|destination] // отчет байтов с 0, начальный байт строки или значения в пакете данных, ASCII (максимум 16 символов) или hex или decimal
range 8000 8001
!
class-map my_class
match protocol my_protocol
!
policy-map my_policy
class my_class
set ip dscp AF22 // match ip dscp ? выдаст список всех возможных dscp
!
interface my_serial
service-policy output my_policy

ToS - Type of Service, DSCP - Differenciated Services Code Point, CoS - Class of Service, QoS - Quality of Service. Термин QoS объединяет три термина ToS, DSCP, CoS. QoS - Quality of Service нужен для построения и обработки очереди пакетов с разным приоритетом по одному из алгоритмов DWRED (Distributed Weighted Random Early Detection), WFQ (weighted fair queueing), CAR (Committed Access Rate). В ToS терминологии используют 3 старшие бита P2..P0, кодирующие уровень приоритета от 0 (минимальный приоритет) до 7 (максимальный приоритет). Для IP-телефонии уровень приоритета 5 (critical, ToS-байт равен 0xA0 или 10100000b), а для обычного трафика уровень 0 (routine, ToS-байт равен 0x00 или 00000000b). Cisco для каждого уровня приоритета придумала специальное имя (precedence critical, precedence flash и т. д., см. таблицу).

УровеньИмя
0routine
1priority
2immediate
3flash
4flash-override
5critical
6internet
7network

В DSCP терминологии используют 6 старших бит DS5..DS0, где DS5..DS3 кодируют уровень класса обслуживания от 0 для минимального приоритета до 7 - максимальный приоритет. Остальные биты для приоритета удаления от 0, когда приоритет удаления максимальный, до 7, когда приоритет удаления минимальный. В итоге получается число от 0 до 63, кодирующее приоритет (чем больше число, тем трафик важнее).

  • С классификацией протоколов
  • С отслеживанием состояния на уровне L4, на основании портов
  • С отслеживанием состояния, на основании потока и сигнатур L7
  • MPE мультипакетные подсистемы
  • С поведенческими и статистическими методами
  • Поддержка IPv4, IPv6 и вложенного трафика

Пример настройки Flexible Netflow (FNF)

Настройка экспортера
Router(config)# flow exporter my-exporter
Router(config-flow-exporter)# destination ip4.ip4.ip4.ip4

Настройка записи о потоке

Router(config)# flow record my-record
Router(config-flow-record)# match ipv4 destination address
Router(config-flow-record)# match ipv4 source address
Router(config-flow-record)# collect counter bytes

Настройка монитора потока

Router(config)# flow monitor my-monitor
Router(config-flow-monitor)# exporter my-exporter
Router(config-flow-monitor)# record my-record

Настройка интерфейса

Router(config)# interface s3/0
Router(config-if)# ip flow monitor my-monitor input

Интеграция Flexible Netflow (FNF) и NBAR

router(config)# flow record app_record
router(config-flow-record)# match ipv4 source address
router(config-flow-record)# match ipv4 destination address
router(config-flow-record)# match application name

До тех пор, пока приложение не будет классифицировано, для имени приложения "application name" используется значение "unknown"

Завершение потока или транзакции

router(config)# flow monitor
router(config-flow-monitor)# cache timeout event transaction-end

Параметры измерений на основании данных NBAR и CFT (Common Flow Table)

router(config)# flow record
router(config-flow-record)# match application name
router(config-flow-record)# match connection transaction-id // id транзакции между клиентом и сервером
router(config-flow-record)# collect connection new-connections // количество новых соединений
router(config-flow-record)# collect connection sum-duration // общее время в секундах для всех соединений
router(config-flow-record)# collect connection initiator // направление потока
router(config-flow-record)# collect flow end-reason

Пример стандартной конфигурации NBAR

router(config)# flow record
router(config-flow-record)# match interface input
router(config-flow-record)# match ipv4 source address
router(config-flow-record)# match ipv4 destination address
router(config-flow-record)# match application name account-on-resolution
router(config-flow-record)# collect counter packets
router(config-flow-record)# collect counter bytes
router(config)# flow exporter
router(config-flow-exporter)# destination
router(config-flow-exporter)# option interface-table
router(config-flow-exporter)# option application-table
router(config-flow-exporter)# option application-attributes
router(config)# flow monitor
router(config-flow-monitor)# record
router(config-flow-monitor)# exporter
router(config-flow-monitor)# cache timeout event transaction-end
router(config)# interface eth0/0
router(config-if)# ip flow monitor input

Формирование отчетов по приложениям IPv6 при помощи Flexible Netflow

router(config)# flow record app_record
router(config-flow-record)# match ipv6 source address
router(config-flow-record)# match ipv6 destination address
router(config-flow-record)# match application name
Router# show flow monitor APPIPv6 cache format table

FlowMon

2017.06.15 - добавлено; 2017.06.15 - проверена работа ссылок

FlowMon probe (виртуальные и железные)

Собирает информацию IPFIX, s-flow, NetFlow, j-flow (Juniper). Уменьшает трафик 500:1. Анализирует заголовки пакетов, можно анализировать и тело, но тело не хранится. SRC & DST IP и port, номер протокола. Время жизни, количество, сумма байт. Некоторые другие. Есть FlowMon collector и FlowMon Monitoring Center, которые работают только с FlowMon probe на котором установлены, но не для виртуалок. Вставляется в span-порт коммутатора или в tap, которые могут быть оптические или медные. Стандартные идут в 1U исполнении и поддерживают 10x100 Мбит 1x10 Гбит. Pro модели 1U/2U исполнения 10/40/100 Гбит.

FlowMon collector (виртуальные и железные)

Application Performance Monitoring - статистика хранится около 120 дней в продакшен проектах

Trafic Recorder даёт команду FlowMon probe собирать трафик с определёнными параметрами. dump трафика в pcap формате. Плюсом является то, что не надо сам трафик гонять по сети.

FlowMon Anomaly Detector System (ADS) работает не по сигнатурам, а по трафику. Например, есть связи с IP:port замеченными в ботоводстве - репортим связь с ботнет сетью.

DDoS protector - защита от DDoS атак может быть и не существует, только detect, но можно перенаправить трафик. В лабораторных условиях web-control Не тестил пока (2017).

Партнерская программа: 1 специалист для 1 ступени, далее нужны продажи

Лицензирование: надо купить железку (желательно), а далее по количеству fps (100k, 150k, 200k, но даже 100k - это очень много. Так, например, 100k fps это канал на 30 Гбит. Железные Collectors отличаются также и по HD).

Тип продаж: подписка, железные, виртуальные (Hyper-V или vmware 4.1+).

Стоимость: FlowMon prob от 6 000$ до 90 000 $, FlowMon collector от 10 000 $ до 90 000 $. "Входной билет" FlowMon probe и Anomaly Detector System (ADS) 15 000 $. 2 FlowMon prob, 1 FlowMon collector, Anomaly Detection System (ADS) 30 000 $, а если с Traffic Recorder, то 35 000 $ - 37 000 $. Аппелируют, что то, что анализирует тело пакетов - стоит гораздо больше.

tip: как показывает практика, возникают споры у безопасников и сетевиков, кто должен купить.

tip: When system is booted you will be asked for login and password. Use login flowmon and password inv3a-t3ch. Then type sysconfig and press enter.
